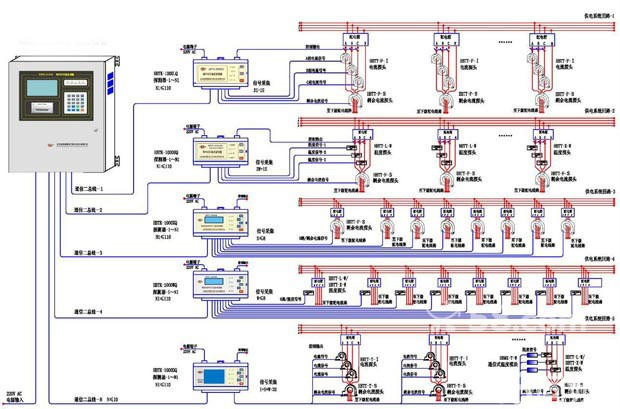

電氣火災監控系統的組件設置與調試
一、組件設置
1、剩余電流式電氣火災監控探測器
（1）應以設置在低壓配電系統首端為基本原則，宜設置在第一級配電柜（箱）的出線端。在供電線路泄露電流大于500mA時，宜在其下一級配電柜（箱）設置。
（2）剩余電流式電氣火災監控探測器不宜設置在IT系統的配電線路和消防配電線路中。
（3）選擇探測器時，應考慮供電系統自然漏流的影響，并應選擇參數合適的探測器；探測器報警值宜為300mA～500mA。
2、故障電弧式電氣火災監控探測器
具有探測線路故障電弧功能的電氣火災監控探測器，其保護線路的長度不宜大于100m。
3、測溫電氣火災監控探測器
（1）測溫式電氣火災監控探測器應設置在電纜接頭、端子、重點發熱部件等部位。
（2）保護對象為1000V及以下的配電線路，測溫式電氣火災監控探測器應采用接觸式布置。
（3）保護對象為1000V以上的供電線路，測溫式電氣火災監控探測器宜選擇光柵光纖測溫式或紅外測溫式，光柵光纖測溫式應直接設置在保護對象的表面。
4、電氣火災監控器
有消控制室
應設置在消防控制室內或保護區域附近；在保護區域附近時，將信息信息傳入消防控制室。
無消控室
電氣火災監控器應設置在有人值班的場所。
二、系統調試
1、剩余電流式電氣火災監控探測器：
應采用剩余電流發生器對探測器施加報警設定值的剩余電流，探測器的報警確認燈應在30s內點亮；
2、測溫式電氣火災監控探測器：
應采用發熱試驗裝置給監控探測器加熱至設定的報警溫度，探測器的報警確認燈應在40s內點亮；
3、故障電弧探測器：
（1）操作故障電弧發生裝置，在1s內產生9個及以下半周期故障電弧，探測器不應發出報警信號；
（2）在1s內產生14個及以上半周期故障電弧，探測器報警確認燈應30s內點亮；4、線型感溫火災探測器：
隨機選取3個非連續檢測段，每個檢測段的長度為標準報警長度，采用專用的檢測儀器或模擬火災方法，分別給每個檢測段加熱至設定的報警溫度，探測器的火警確認燈應點亮。
