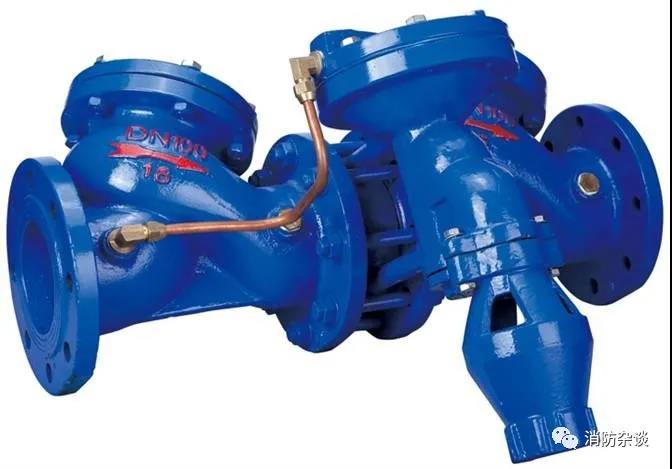

【消防水知識】消防水系統中倒流防止器的應用
規范《消防給水及消火栓系統技術規范》GB50974-2014中涉及倒流防止器的條文如下：
5.1.12消防水泵【北京嘉恒設備安裝有限公司】吸水應符合下列規定：2消防水泵從市政管網直接抽水時，應在消防水泵出水管上設置有空氣隔斷的倒流防止器；
條文解釋：消防水泵從市政管網直接吸水時為防止消防給水系統的水因背壓高而倒灌，系統應設置倒流防止器。倒流防止器因構造原因致使水流紊亂，如果安裝在水泵吸水管上，其紊亂的水流進入水泵后會增加水泵的氣蝕以及局部真空度，對水泵的壽命和性能有極大的影響，為此本規范規定倒流防止器應安裝在水泵出水管上。

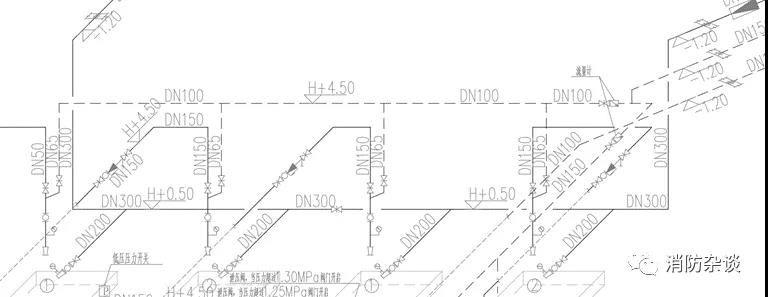

（提示：當在消防水泵出水管設置倒流防止器時，消防水泵測試管路的連接位置設在倒流防止器之前還是之后未見規范或圖集中提到。若按照常規接法，即放在倒流防止器之前，由于其有止回閥的作用，那么測試管路將失去對消防管網進行快速放水泄壓的功能）下圖為某工程設計圖，打開測試管路后排的都是市政水，想要對低壓壓力開關啟泵功能測試，則必須找一支消火栓進行放水，無法通過測試管路放水這一快捷途徑進行測試。
（P.S.此圖將測試管路匯流后流量計合并設為一個，值得借鑒）
6.2.3采用消防水泵串聯分區供水時，宜采用消防水泵轉輸水箱串聯供水方式，并應符合下列規定：
4當采用消防水泵直接串聯時，應校核系統供水壓力，并應在串聯消防水泵出水管上設置減壓型倒流防止器。

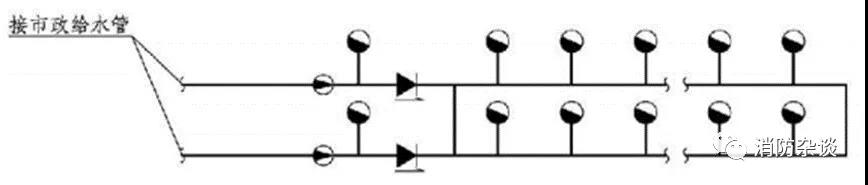

7.3.10室外消防給水引入管當設有倒流防止器，且火災時因其水頭損失導致室外消火栓不能滿足本規范第7.2.8條的要求時，應在該倒流防止器前設置一個室外消火栓。
條文解釋：7.3.10本條為強制性條文，必須嚴格執行。倒流防止器的水頭損失較大，如減壓型倒流防止器在正常設計流量時的水頭損失在0.04MPa～0.10MPa之間，火災時因流量大增，水頭損失會劇增，致使室外消火栓的供水壓力不能滿足0.10MPa的要求，為此應進行水力計算。為保證消防給水的可靠性，規定從市政給水管網接引的入戶引入管在倒流防止器前應設置一個室外消火栓。
8.3.5室內消防給水系統由生活、生產給水系統管網直接供水時，應在引入管處設置倒流防止器。當消防給水系統采用有空氣隔斷的倒流防止器時，該倒流防止器應設置在清潔衛生的場所，其排水口應采取防止被水淹沒的技術措施。
條文解釋：8.3.5本條為強制性條文，必須嚴格執行。消防給水系統與生產、生活給水系統合用時，在消防給水管網進水管處應設置倒流防止器，以防消防水回流至合用管網，對生產、生活水造成污染。無論是小區、廠區引入管，以及建筑物的引入管當設置有空氣隔斷的倒流防止器時，因該倒流防止器有開口與大氣相通，為保護水源，該倒流防止器應安裝在清潔衛生的場所，不應安裝在地下閥門井內等能被淹沒的場所。
14.0.6閥門的維護管理應符合下列規定：7在市政供水閥門處于完全開啟狀態時，每月應對倒流防止器的壓差進行檢測，且應符合國家現行標準《減壓型倒流防止器》GB/T25178、《低阻力倒流防止器》JB/T11151和《雙止回閥倒流防止器》CJ/T160等的有關規定。
